Set de extensie audio analogic XT/XR:LINE

Est extensie audio setat pentru a transmite semnale audio analogice la 300 m

Ce trebuie să știți despre setul de extensie audio

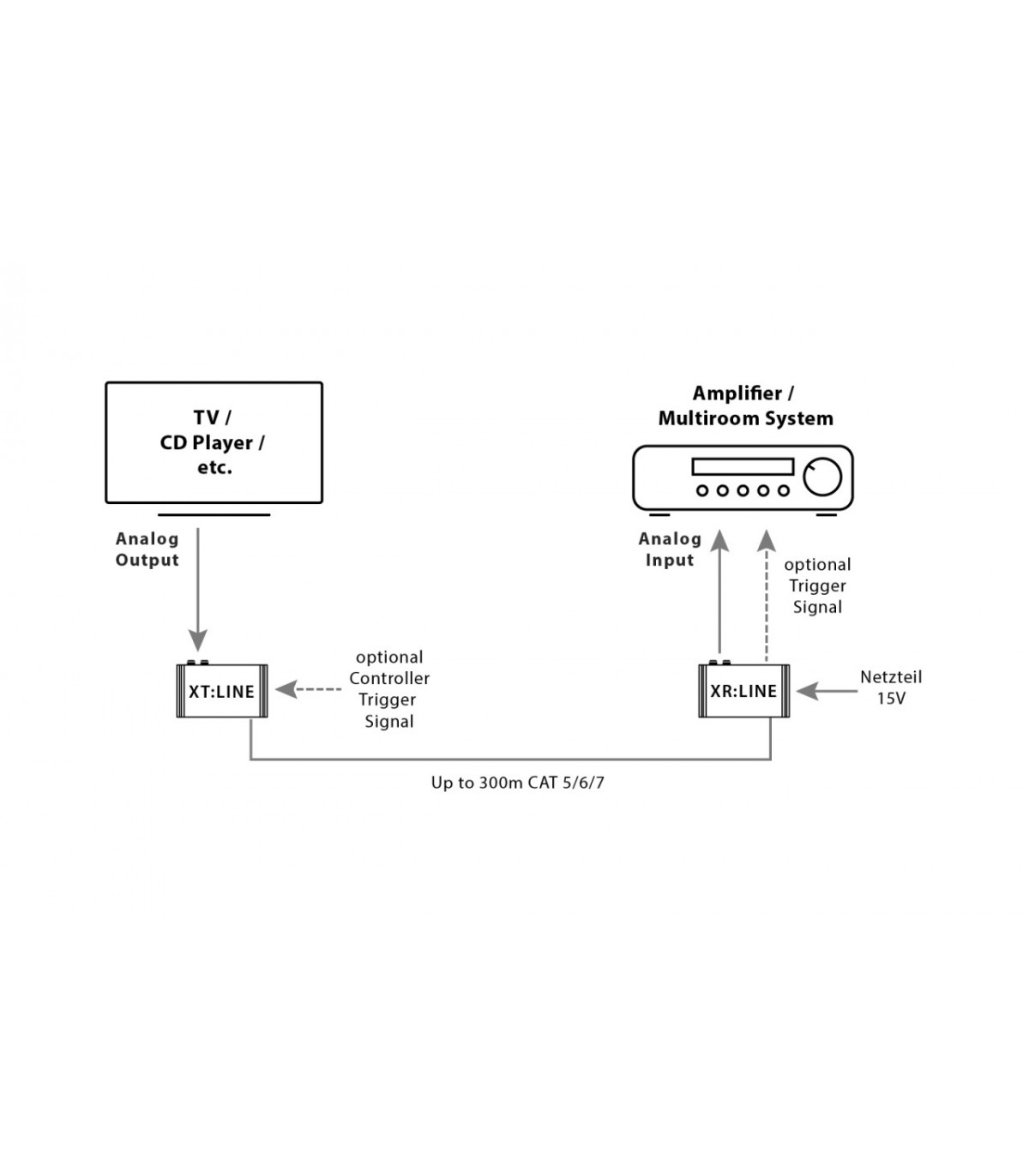

Trivum Audio Extender Set este o soluție profesională pentru transmiterea semnalelor audio analogice pe distanțe lungi folosind cabluri de rețea standard.

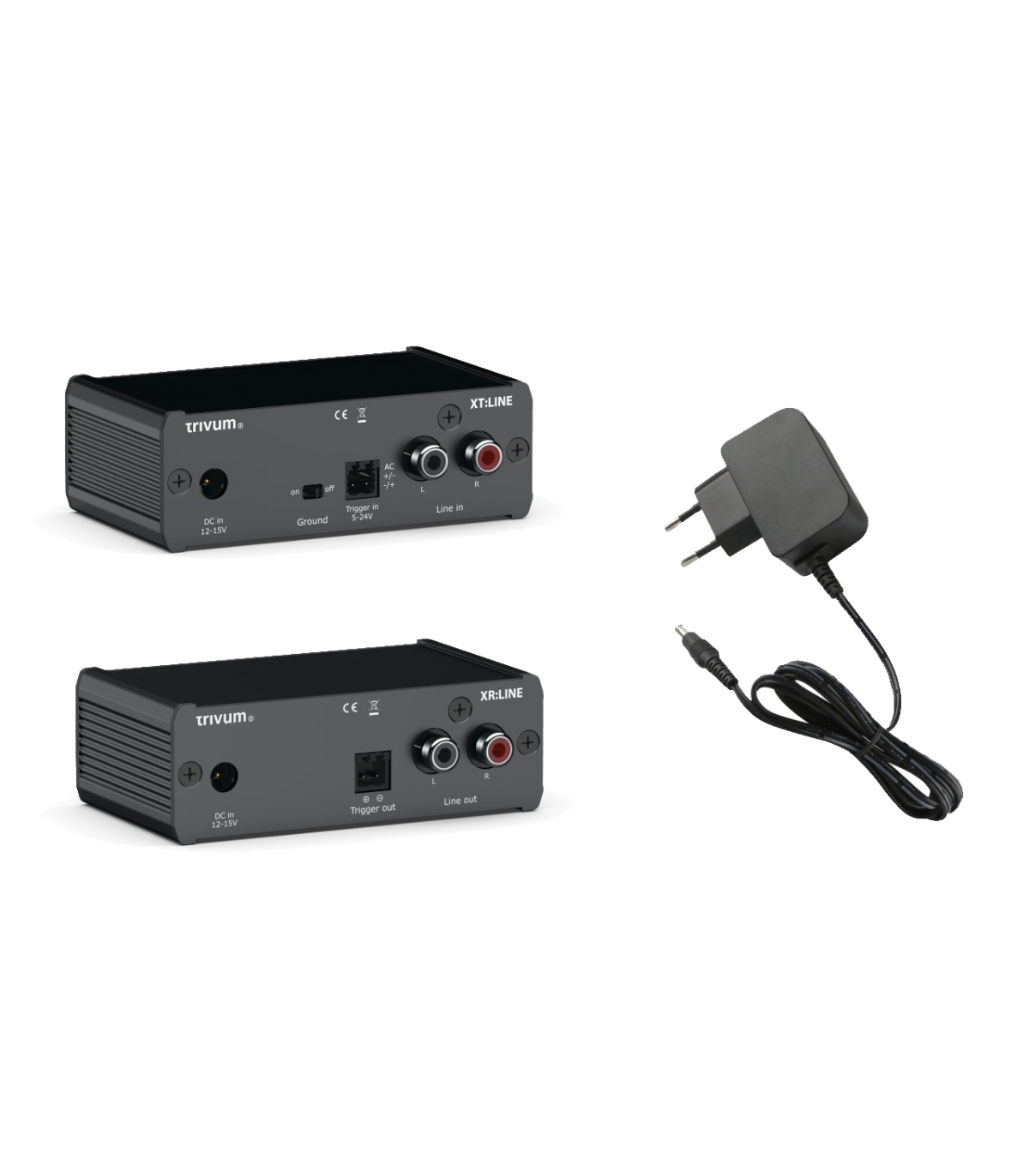

Setul este format din 3 părți:

Transmițător audio XT:LINE

Receptor audio XR:LINE

Unitate de alimentare

Caracteristicile setului de extensie audio

Soluția trivum audio extender are următoarele avantaje față de conexiunile directe (adaptoare simple sau adaptoare cu izolare galvanică):până la 300 de metri

Transmiterea simetrică activă a semnalelor (audio + trigger + alimentare) stă la baza soluției trivum Audio Extender.

Fără interferențe

Principiul transmisiei audio echilibrate minimizează zgomotul cauzat de interferența în traseul cablului. Această soluție tehnică complexă este acum standard în multe studiouri datorită avantajelor sale.

Izolarea galvanică activă a emițătorului și receptorului previne buclele de zumzet cauzate de diferențele de potențial.

Sunet neutru

Spre deosebire de soluția care utilizează izolarea galvanică pasivă cu transformatoare, soluția trivum are un sunet mai bun, deoarece transformatoarele modifică imaginea sonoră și reduc sau distorsionează răspunsul în frecvență. Amplificatoarele operaționale utilizate în extensiile active trivum sunt din punct de vedere tehnic mult superioare soluției pasive.

Fără întârziere

Spre deosebire de produsele care funcționează prin rețele IP, soluția trivum nu are întârziere. Soluțiile IP (wireless sau prin cablu) trebuie să digitizeze semnalul audio, apoi să transmită datele în pachete prin rețea, apoi să le reasamblați într-un buffer și, în final, să le convertească într-un semnal audio. Acest lucru durează prea mult pentru a transmite sunetul TV sincronizat pe buze, de exemplu.

Cu semnal de declanșare

Un semnal de declanșare este transmis fără potențial de la transmițător la receptor. Tensiunea este reglată la 12V. Intrarea de declanșare reacționează cu impedanță mare la tensiuni între 5V și 24V. Semnalul de declanșare este apoi disponibil la receptor cu o sarcină de 12V / 80mA.

Comutator Groundlift

Groundlift previne buclele de împământare, deoarece separă masa semnalului emițătorului și receptorului. Prin urmare, Groundlift ar trebui să fie activ în mod implicit. În cazuri rare, totuși, poate fi util să nu activați Groundlift: Dacă interferența excesivă nu este produsă de buclele de pământ. Această interferență (șuierat, zumzet, zdrăngănit) este cauzată de surse de alimentare necurate sau de surse de alimentare cu priză fără împământare.

Plasare fără probleme

Spre deosebire de izolarea galvanică pasivă folosind transformatoare, soluția trivum nu este susceptibilă magnetic la interferențe. Prin urmare, adaptorul poate fi amplasat oriunde, chiar și în apropierea unităților de alimentare.

Conexiuni ale XT:LINE

Intrare

2x RCA (1x stereo analogic L/R)

1x priză cu 2 pini cu bloc terminal

1x priză pentru conector cilindru (sursa de alimentare)

Ieșire

1x RJ45 (1x magistrală audio cu cablu CAT 5/6/7 până la 300 m)

Conexiuni ale XR:LINE

ieșire

2x RCA (1x stereo analogic L/R)

1x priză cu 2 pini cu bloc terminal

1x priză pentru conector cilindru (sursa de alimentare)

Intrare

1x RJ45 (1x magistrală audio cu cablu CAT 5/6/7 până la 300 m)

Domeniul de livrare

1x emițător audio analogic trivum XT:LINE cu 1x bloc de borne cu 2 poli pentru intrare de declanșare

1x receptor audio analogic trivum XR:LINE cu 1x bloc terminal cu 2 pini pentru ieșire de declanșare

1x unitate de alimentare
